您當前的位置：INA >> 軸承產品中心 >> MLFI20-ZR

INA MLFI20-ZR

MLFI20-ZR軸承

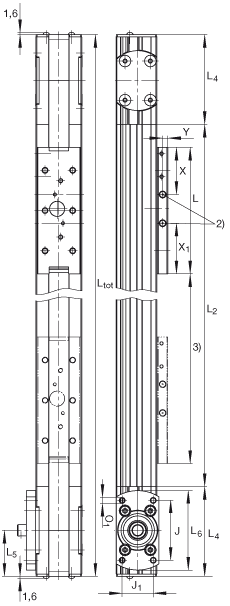

尺寸

L₅
40
mm

L₆
69
mm

O
M5
6xM5，8mm 深

O₁
M5x8

T
3
mm
公差: -0,3 / -0,5

T₁
5
mm

X
41
mm

X₁
44
mm

Y
4.5
mm

重量

m_Law
200
g
滑塊的質量

m_tot
(Ltot - 110) x 0.0017 + 0.9
kg
質量

許用載荷

F_{y per}
120
N
導軌系統滑塊的許用載荷這些數值是單一載荷，當執行器的下部完全被支承時使用。當承受聯合載荷時，這些值必須減小。

F_{0y per}
190
N
導軌系統滑塊的許用載荷這些數值是單一載荷，當執行器的下部完全被支承時使用。當承受聯合載荷時，這些值必須減小。

F_{z per}
290
N
導軌系統滑塊的許用載荷這些數值是單一載荷，當執行器的下部完全被支承時使用。當承受聯合載荷時，這些值必須減小。

F_{0z per}
290
N
導軌系統滑塊的許用載荷這些數值是單一載荷，當執行器的下部完全被支承時使用。當承受聯合載荷時，這些值必須減小。

許用扭矩

M_{x per}
1.45
Nm
滑塊導軌系統的許用扭矩這些數值是單一載荷，當執行器的下部完全被支承時使用。當承受聯合載荷時，這些值必須減小。

許用靜扭矩

M_{0x per}
2.35
Nm
滑塊導軌系統的許用扭矩這些數值是單一載荷，當執行器的下部完全被支承時使用。當承受聯合載荷時，這些值必須減小。

M_{0z per}
3.9
Nm
滑塊導軌系統的許用扭矩這些數值是單一載荷，當執行器的下部完全被支承時使用。當承受聯合載荷時，這些值必須減小。

尺寸

l_y
11.96
cm^4
支撐軌的幾何轉動慣量

l_z
7.7
cm^4
支撐軌的幾何轉動慣量

說明

20 AT 3
齒形帶

175
N
齒形帶的許用工作載荷

2.3
Nm
最大驅動力矩

0.044
kg/m
齒形帶的質量

81
mm/Umdr
進給量(mm/轉)

2.4 x 10^-2
kg x cm^2
兩個齒輪的質量慣性矩

再潤滑時，一側必須總是提供兩個潤滑點注意：如果軸承受加速度，那么總質量最大為1kg(包括電機，聯軸器和變速箱）時，必須考慮驅動連接的設計。如果質量較大，詳情需進一步咨詢。

尺寸

H
45
mm

B
38
mm

L
110
mm

說明

1)
L2 = 總行程 + L + 40 L tot = 總行程 + L + 40 + 2 x L4。總行程= 有效行程 + 2 x S（mm）。注意：允差S指一個安全范圍，至少應為40 mm。最大支撐軌長度2000 mm ；通過協商可提供更長的支撐軌

2)
再潤滑孔

3)
有效行程

尺寸

B₁
24
mm

B₁₀
56
mm

B₇
40
mm

B₈
48
mm

B₉
8
mm

D₁
25
mm

H₁
18.8
mm

H₃
4
mm

H₄
15
mm

H₅
35.5
mm

H₆
37
mm

J
52
mm

J₁
27
mm

L₁
35
mm

L₄
78
mm

許用扭矩

M_{y per}
7
Nm
滑塊導軌系統的許用扭矩這些數值是單一載荷，當執行器的下部完全被支承時使用。當承受聯合載荷時，這些值必須減小。

許用靜扭矩

M_{0y per}
10.7
Nm
滑塊導軌系統的許用扭矩這些數值是單一載荷，當執行器的下部完全被支承時使用。當承受聯合載荷時，這些值必須減小。

許用扭矩

M_{z per}
3.35
Nm
滑塊導軌系統的許用扭矩這些數值是單一載荷，當執行器的下部完全被支承時使用。當承受聯合載荷時，這些值必須減小。
